거친 모양의 가로 격벽은 일반적으로 사용됩니다. 벌크 선.파형 격벽의 홈 바는 선박의 깊이 방향을 따라 있으며 이는 홈이 수직임을 의미합니다.화물창에 석탄, 광석, 벌크 비료 및 기타 작은 입자와 같은 느슨한 화물이 채워져 있는 경우 이러한 유형의 격벽은 공간 손실이 없을 뿐만 아니라 수직 홈이므로 적재 및 화물칸에서 느슨한 화물을 내리는 것은 매우 쉽고 편리합니다.
화물창에 포장된 물품, 압연 강철, 대형 상자 및 기타 더 큰 크기의 포장 물품과 같은 잡다한 물품이 들어 있는 경우 이러한 유형의 격벽은 공간을 일부 손실하게 됩니다.벌크선은 벌크화물을 적재하는 데 당연히 사용되므로 골판지 격벽은 다음과 같은 용도에 매우 적합합니다. 벌크 선.이번 포스팅에서는 벌크선용 파형격벽의 구조를 소개하겠습니다.

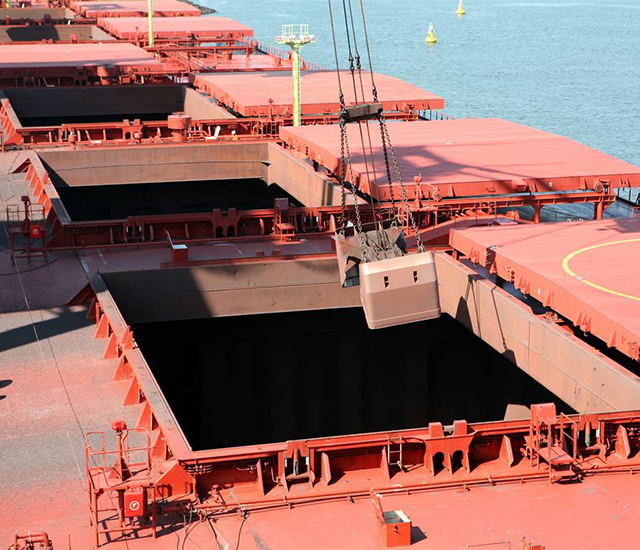

벌크선 화물창

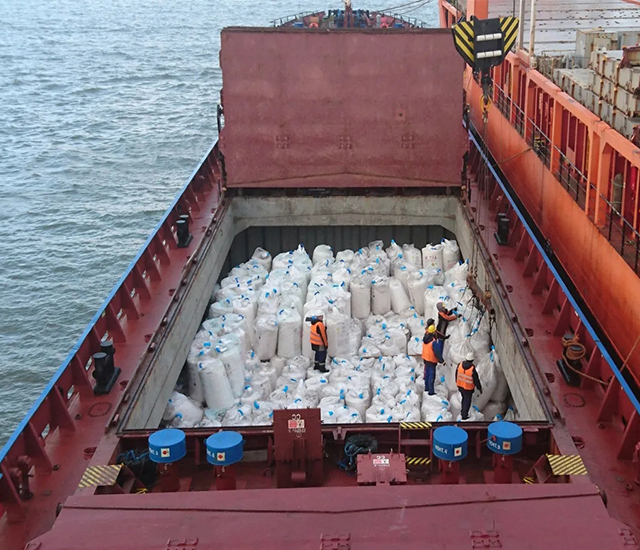

벌크선에 실린 화물
벌크선의 주름형 격벽은 압축 강판으로 만들어지며, 보강재 역할을 대체하기 위해 주름형 격벽이 접혀 있습니다.플랫 격벽과 비교하여 그루브 격벽의 장점은 동일한 강도를 보장하는 조건에서 구조물의 무게를 줄이고 강철을 절약할 수 있다는 것입니다.동시에 보강재와 엘보우 플레이트를 제거하여 조립 및 용접 작업량을 줄입니다.벌크선에서는 홀드를 제거하는 것이 더 편리하고 부식 방지에 유리합니다.물결 모양 격벽은 주로에서 사용됩니다 벌크 선.
프로필 모양 벌크 선 그림에 표시된 것처럼 주름진 격벽은 삼각형, 직사각형, 사다리꼴, 곡선 등이 있으며 그 중 사다리꼴 프로파일이 더 널리 사용됩니다.

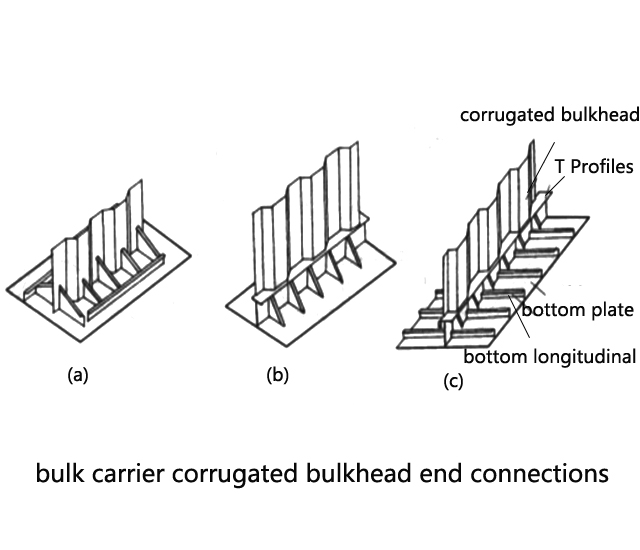

골판지 격벽의 끝부분 벌크 선 그림과 같이 선박 바닥과 갑판에 직접 용접할 수도 있고 슬롯형 본체를 T 프로파일 패널에 장착할 수도 있습니다.수직 슬롯형 횡격벽은 상단과 하단에 상하단 벤치를 설치하는 경우도 있다. 일반적으로 하단 스툴의 높이는 슬롯 깊이의 3배 이상, 하단 스툴의 폭은 2.5배 이상이다. 슬롯의 평균 깊이.상단 스툴의 높이는 일반적으로 슬롯 깊이의 2~3배가 되어야 하며, 직사각형 상단 스툴의 높이는 일반적으로 슬롯 깊이의 2배이지만 데크 스트롱 빔 높이보다 커야 합니다.상단 벤치의 바닥 판 너비는 일반적으로 하단 벤치의 상단 판 너비와 같습니다.상단 벤치 내부 부품 배치는 하단 벤치와 유사하며 내부 칸막이와 보강재를 사용한 일종의 상자 구조이지만 하중을 견딜 수 있도록 상단 벤치가 작고 하단 벤치보다 외부 치수가 작고 내부 더 많은 구성 요소를 수직 배열로 구성합니다.
C포함하다
벌크선 골판지 격벽은 단일 강판으로 압축되지 않고 여러 장의 강판을 함께 접합하여 만들어집니다.제조과정에서 강판의 인장측에는 크랙이 나타나는 경우가 많지만, 압축측에서는 크랙이 발생하지 않는 경우가 많습니다.에 대해 상관없이 벌크 선 골판지 격벽 웹과 날개판 연결 또는 굽힘 반경, 용접 굽힘이 더 큰 곳은 상대적으로 균열이 생기거나 용접 장소가 열리기 쉽습니다.
