상업용 해상 작업에서 예인선의 유용성은 엔진 크기뿐만 아니라 검증 가능한 견인 및 추진 용량으로 정의됩니다. 조달팀과 차량 운영자는 당기는 지표를 잘못 해석하는 경우가 많습니다. 이러한 오해로 인해 운영 환경에 비해 성능이 부족하거나 사양이 지나치게 높은 선박을 인수하게 됩니다. 동력이 부족한 선박은 안전을 위협하고 항만 규정 준수에 실패합니다. 과도한 사양의 선박은 자본 및 운영 비용을 불필요하게 부풀립니다. 성공 기준을 정의하려면 견인력에 대한 일반화된 정의를 넘어서야 합니다. 표준화되고 측정 가능한 지표가 필요합니다. 정확한 의미를 이해하는 것이 필요합니다. 선박 설계를 마무리하거나 조달을 시작하기 전에 이 지표가 다른 기술 사양과 어떻게 상호 작용하는지 알아야 합니다. 또한 제조업체의 주장을 독립적으로 검증하려면 지식이 필요합니다. 볼라드 당김의
선박 성능을 정의하려면 이론적인 엔진 출력과 실제 적용되는 힘을 엄격하게 구분해야 합니다. 볼라드 풀은 이러한 표준화된 측정을 제공합니다. 마케팅 주장을 제거하고 검증 가능한 물리적 힘만 남깁니다. 엔지니어들은 이 힘을 미터톤 또는 킬로뉴턴으로 측정합니다.
정적 볼라드 당김은 선박이 전진 속도가 0일 때 고정 지점에 가하는 최대 견인력입니다. 선박은 최대 연속 정격(MCR)으로 알려진 최대 엔진 출력으로 작동합니다. 고정 지점은 일반적으로 강화된 해안 볼라드입니다. 연결에는 전자 로드 셀에 부착된 튼튼한 줄이 사용됩니다. 이 지표는 동일한 조건에서 다양한 용기를 비교하기 위한 기준을 제공합니다.
업계 표준은 정적 견인력을 두 가지 범주로 나눕니다. 최대 볼라드 당김은 짧은 기간 동안 지속되는 최대 힘을 나타냅니다. 측량사는 일반적으로 60초 동안 이 피크를 기록합니다. 연속 볼라드 당김은 최소 10분 이상 지속되는 힘을 나타냅니다. 지속적인 당김은 실제 운영 능력을 나타냅니다. 이는 주 엔진 과열, 클러치 미끄러짐 또는 추진 추진 장치의 과부하 없이 힘을 유지하는 선박의 능력을 반영합니다.
정적 당김은 정지 상태에서 힘을 측정합니다. 동적 볼라드 당김은 선박이 항해하는 동안 예인줄을 통해 예인된 물체에 가해지는 실제 당김을 측정합니다. 실제 견인은 제로 속도에서 거의 발생하지 않습니다. 예인선이 가속되면 물이 프로펠러로 더 빨리 흘러 들어갑니다. 프로펠러 블레이드는 들어오는 물에 비해 최적의 받음각을 잃습니다.
동적 견인력은 선박 속도가 증가함에 따라 선형적으로 감소합니다. 특정 속도에서 예인선은 모든 엔진 출력을 사용하여 단순히 물 속에서 선체를 움직입니다. 이것이 자유 주행 속도입니다. 이 속도에서는 동적 당김이 0으로 떨어집니다. 현대 작업에서는 동적 견인력을 지속적으로 측정합니다. 승무원은 견인줄 장력 측정기, 견인 후크 로드 셀 또는 통합 윈치 센서를 사용하여 이 힘을 모니터링합니다. 이 실시간 데이터는 예인선이 끊어지는 것을 방지하고 견인 선박이 운송 중에 제어 상태를 유지하도록 보장합니다.
많은 운전자가 볼라드 당김과 견인 능력을 혼동합니다. 이는 완전히 다른 물리적 개념입니다. 볼라드 당김은 원력을 측정합니다. 견인능력은 질량을 의미합니다. 예인선이 물 속에서 안전하게 이동할 수 있는 선박이나 바지선의 전체 변위를 나타냅니다.
50톤의 볼라드 풀을 갖춘 예인선은 잔잔한 물에서 10,000톤의 배수량을 4노트의 속도로 안전하게 견인할 수 있습니다. 3노트의 해류가 닥치면 동일한 50톤의 힘으로 5,000톤의 선박만 안전하게 제어할 수 있습니다. 해군 설계자는 예인선의 중량뿐만 아니라 환경 저항, 풍류 면적 및 유체역학적 항력을 기준으로 필요한 힘을 계산합니다.
선박의 당기는 힘을 결정하기 위해 이론적 계산에 의존할 수는 없습니다. 조선소는 물리적 테스트를 통해 자신의 주장을 입증해야 합니다. 조선소에서 제공하는 측정 기준이 정확한지 확인하려면 국제 테스트 표준을 엄격하게 준수해야 합니다. 분류 협회에서는 이러한 시험이 진행되는 동안 특정 환경 제어를 의무화합니다.
물리적 테스트에는 고도로 통제된 환경 조건이 필요합니다. 측량사는 날씨가 좋지 않거나 부적절한 장소에서 실시된 테스트를 거부합니다. 표준 테스트 절차는 데이터 무결성을 보장하기 위해 엄격한 이벤트 순서를 따릅니다.
열악한 테스트 환경에서는 쉽게 결과를 조작할 수 있습니다. 얕은 물은 선체 아래에 스쿼트 효과라고 알려진 저압 구역을 만듭니다. 용기가 약간 가라앉아 유체역학적 저항이 증가하고 당김 판독값이 떨어집니다. 견고한 안벽에 너무 가깝게 테스트하면 프로펠러 세척 반사가 발생합니다. 물이 벽에 부딪혀 예인선의 선미를 뒤로 밀어냅니다. 이는 당기는 힘 판독값을 인위적으로 팽창시킵니다.
분류 협회는 이러한 사양 조작을 방지합니다. 미국선급협회(ABS), Lloyd"s Register(LR) 및 Det Norske Veritas(DNV)와 같은 조직에서는 테스트를 참관하기 위해 독립적인 검사관을 파견합니다. 수심을 확인하고, 로드 셀 교정 인증서를 확인하고, 엔진 배기 온도를 모니터링합니다. 공인된 선급협회 검사관의 도장과 서명이 없는 테스트 보고서는 절대 받아들이지 마십시오.
개별 구성 요소가 결합되어 당기는 힘을 생성하는 방법을 이해하면 비용이 많이 드는 조달 실수를 방지할 수 있습니다. 전체 추진 시스템을 평가해야 합니다. 검토하면 예인선 기술 사양을 선박의 진정한 엔지니어링 품질이 전체적으로 드러납니다.
일반적인 통념은 엔진 마력과 볼라드 견인력 사이의 직접적이고 변하지 않는 상관관계를 시사합니다. 비효율적인 프로펠러와 결합된 높은 마력은 견인력이 좋지 않습니다. 거대한 엔진을 장착하고 제대로 설계되지 않은 선체는 연료를 낭비하고, 심한 항적을 발생시키며, 견인력이 약합니다.
표준 2200 HP 29t 예인선을 기계적 효율성의 벤치마크로 생각해 보십시오. 이 구성은 100마력당 약 1.3톤의 견인력을 생성합니다. 이 비율은 견고하고 효율적인 기계 설정을 나타냅니다. 조선소에서 2200HP 선박을 제공하지만 견인력은 20톤만 보장한다면 추진 설계는 매우 비효율적입니다. 동일한 2200마력 엔진에서 40톤의 추력이 나온다는 주장에는 철저한 조사와 물리적 검증이 필요합니다.

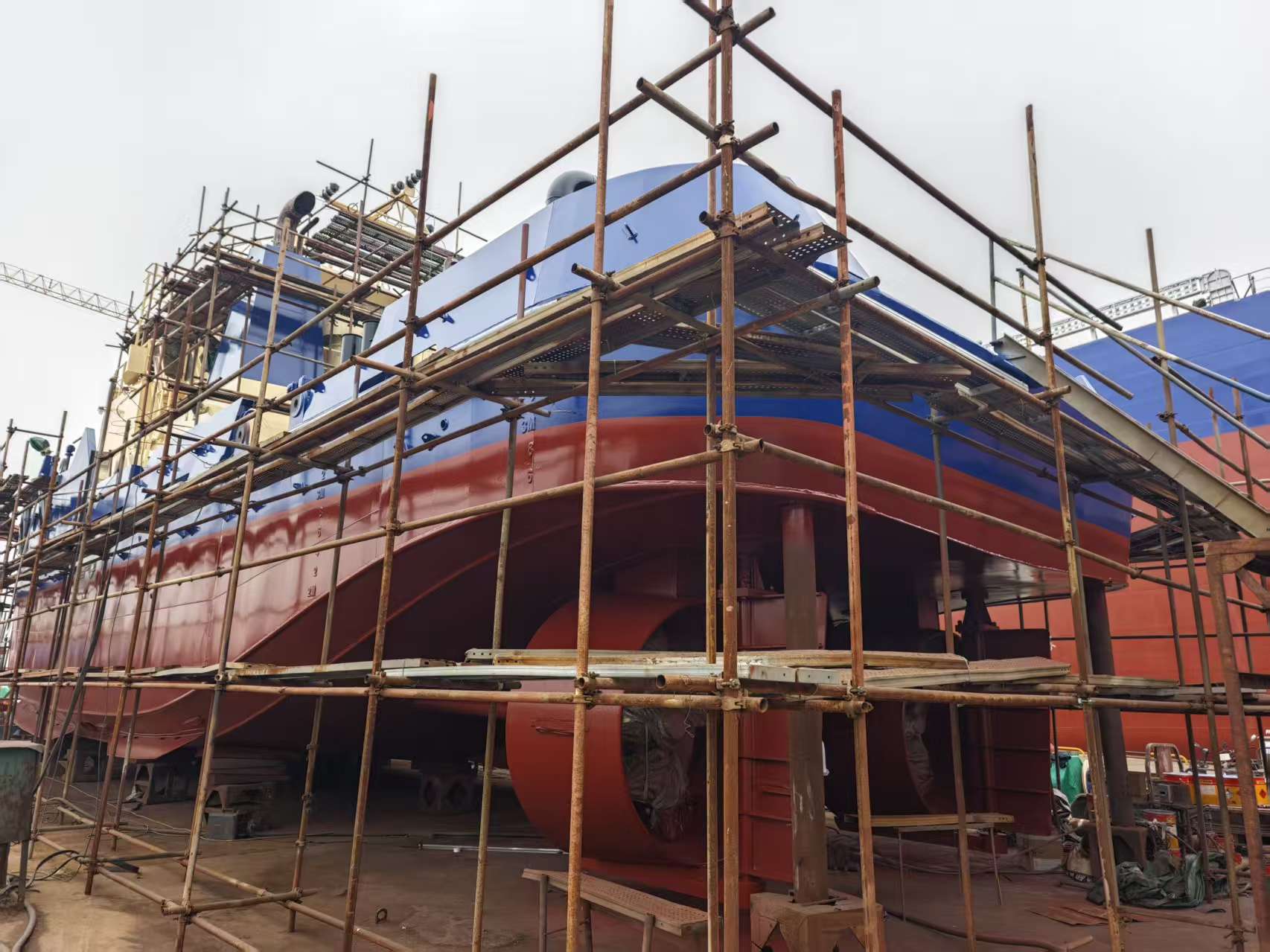

엔진 동력을 물에 전달하는 데 사용되는 방법에 따라 최종 당기는 힘이 결정됩니다. 다양한 추진 시스템은 0에 가까운 속도에서 다양한 수준의 추력 최적화를 제공합니다. 프로펠러 피치, 블레이드 면적 비율 및 노즐 설계는 모두 최종 출력을 변경합니다.
| 추진 유형 | 정적 견인력 효율성 | 기동성 | 주요 응용 분야 |
|---|---|---|---|
| 기존(오픈 프롭) | 낮은 | 기초적인 | 장거리 해상예인 |
| 기존(Kort 노즐) | 높은 | 기초적인 | 대형 바지선 예인,인양 |
| 방위각 선미 드라이브(ASD) | 매우 높음 | 훌륭한 | 항구 지원, 선박 취급 |
| 보이스 슈나이더(VSP) | 보통의 | 우수한 | 호위 임무, 긴밀한 접안 |
정적 견인력을 최대화하면 선박의 민첩성이나 자유 주행 속도가 저하되는 경우가 많습니다. 최대 견인력을 위해 설계된 선체는 일반적으로 넓고 깊습니다. 이는 높은 블록 계수를 생성하여 예인선이 작업 사이를 이동할 때 상당한 항력을 발생시킵니다.
해군 건축가는 유체역학적 효율성을 희생하지 않고 필요한 견인력을 달성하기 위해 선체 형태 설계의 균형을 맞춥니다. 항만 예인선은 더 낮은 최고 속도를 수용하면서 높은 견인력과 높은 기동성이 필요합니다. 바다를 항해하는 구조 예인선은 높은 견인력과 우수한 해상 유지 능력이 필요하며 좁은 공간에서 낮은 기동성을 수용합니다. 모든 운영 프로필에 대해 단일 선체를 최적화할 수는 없습니다.
인증된 당김 등급은 새 선박에 적용됩니다. 운영 현실은 선박의 수명 동안 이러한 성능을 저하시킵니다. 엔진 실린더는 압축력을 잃어 총 출력이 감소합니다. 프로펠러 캐비테이션은 블레이드 표면에 구멍을 뚫어 유체역학적 효율성을 파괴합니다.
물에 잠긴 파편에 부딪혀 블레이드가 물리적으로 손상되면 프로펠러 피치가 변경됩니다. 해양 선체 오염으로 인해 항력이 증가합니다. 따개비가 많이 자라고 프로펠러가 마모된 5년 된 예인선은 원래 인증된 견인력의 최대 15%를 잃을 수 있습니다. 성능을 유지하려면 정기적인 입거, 선체 청소, 프로펠러 광택 처리가 필수입니다.
기술 사양을 의도한 운영 환경에 맞춰야 합니다. 지원 선박의 중량 톤수에 따라 기본 요구 사항이 결정됩니다. 다양한 상업용 선박 유형에는 완전히 다른 견인 솔루션이 필요합니다.
항구 예인선은 제한된 공간에서 작동합니다. 그들은 도킹 기동 중에 대형 컨테이너 선박, 벌크선 및 유조선을 지원합니다. 이러한 작전에는 높은 정적 견인력과 결합된 긴밀한 기동성이 필요합니다. 예인선은 바람과 조류에 대응하기 위해 선박의 선체를 밀어야 합니다.
항만 예인선의 일반적인 볼라드 당김 범위는 30톤에서 80톤 이상입니다. 정확한 요구 사항은 항구 크기와 지역 기상 조건에 따라 다릅니다. 완전히 적재된 초대형 컨테이너 선박(ULCV)을 처리하려면 각각 70톤 이상의 견인력을 자랑하는 3~4개의 예인선이 필요한 경우가 많습니다. 조종사는 수로에 진입하는 특정 선박의 바람 영역을 기반으로 필요한 힘을 계산합니다.
| 보조 선박 DWT | 선박 유형 예 | 권장 총 볼라드 견인력 |
|---|---|---|
| 최대 20,000DWT | 핸디사이즈 벌커 | 30~40톤 |
| 20,000 - 50,000DWT | MR 제품 탱커 | 50~70톤 |
| 50,000 - 100,000DWT | 파나막스 / 아프라막스 | 80 - 120톤(결합) |
| 150,000DWT 이상 | ULCV / VLCC | 150톤 이상(합계) |
에스코트 예인선은 좁은 수로를 통해 위험한 화물선과 동행합니다. 일반적으로 8~10노트의 더 빠른 속도로 작동합니다. 호위를 받는 선박이 조향이나 추진력을 잃으면 예인선은 좌초를 방지하기 위해 즉시 추진력을 정지해야 합니다.
정적 볼라드 당김은 호위 임무에 대한 보조 측정 기준입니다. 유체역학적 제동력과 동적 조향력이 훨씬 더 중요합니다. 에스코트 예인선은 선체 모양과 특수 윈치를 사용하여 막대한 항력을 생성합니다. 예인선은 옆으로 회전하여 물 속에서 드로그 역할을 합니다. 60톤의 정적 견인력을 갖는 예인선은 10노트에서 100톤 이상의 조향력을 생성할 수 있습니다.
해양 항해 작업에는 장애가 있는 선박이나 대규모 해양 구조물을 공해를 가로질러 견인하는 작업이 포함됩니다. 이러한 임무에는 장거리 및 장기간에 걸친 지속적인 연속 볼라드 당김이 필요합니다.
당기는 힘이 핵심이지만 다른 사양도 마찬가지로 중요합니다. 튼튼한 윈치 용량, 막대한 연료 내구성, 뛰어난 해상 유지 능력이 성공적인 해상 예인선을 정의합니다. 이들 선박은 악천후에서 전방 견인 효율을 최대화하기 위해 깊은 흘수와 노즐이 있는 기존의 2축 추진 장치를 특징으로 하는 경우가 많습니다. 견인줄 와이어 로프는 선박의 최대 볼라드 당김력의 최소 3배에 달하는 파괴 강도를 가져야 합니다.
글로벌 벤더 환경을 탐색하려면 엄격한 실사가 필요합니다. 빌드 품질과 사양 정확성을 보장하는 것이 가장 중요합니다. 평가할 때는 중국의 예인선 제조업체를 강력한 기술 감사 프로세스를 구현해야 합니다.
마케팅 브로셔만을 토대로 조달 결정을 내리지 마십시오. 제조업체가 국제선급협회(IACS) 표준을 엄격하게 준수하는지 확인하십시오. 조선소는 ABS, BV 또는 DNV와 같은 평판이 좋은 협회에서 분류한 선박을 인도한 이력을 입증해야 합니다.
과거 배송을 감사합니다. 이전 빌드에서 인증된 볼라드 당김 테스트 보고서를 요청하세요. 엔지니어링 효율성을 검증하기 위해 인증된 견인력과 명시된 엔진 출력을 상호 참조하십시오. 평판이 좋은 조선소에서는 이러한 문서를 기꺼이 제공하고 이전에 인도된 선박에 대한 방문을 주선할 것입니다.
기성품 디자인은 특정 포트 요구 사항에 완벽하게 맞는 경우가 거의 없습니다. 특정 당김 목표를 달성하기 위해 추진 시스템이나 엔진 구성을 수정하는 조선소의 능력을 평가합니다. 더 얕은 드래프트나 특정 윈치 구성이 필요할 수 있습니다.
철강 제조 및 용접 표준과 관련된 품질 관리 프로세스를 검토합니다. 부품 소싱 네트워크를 평가합니다. 고품질 빌드는 종종 국내에서 제작된 선체와 수입된 유럽 또는 일본의 주 엔진 및 방위각 추진기를 결합합니다. 야드에서 이러한 특정 OEM 구성 요소에 대한 인증된 통합 경험을 갖고 있는지 확인하십시오.
예비 기술 제안에서 위험 신호를 주의하세요. 일부 야드에서는 인증된 연속 당기기 대신 이론적 최대 당기기를 인용합니다. 다른 사람들은 규정을 준수하지 않는 얕은 바다에서 수집된 테스트 데이터를 제시할 수도 있습니다.
귀하가 선택한 선급 협회에서 목격한 해상 시험을 조건으로 계약에서 최소 연속 볼라드 당김을 보장하도록 항상 요구하십시오. 조선 계약서에 재정적 벌금 조항을 포함시키십시오. 공식 시험 기간 동안 선박이 보장된 견인력을 충족하지 못하는 경우, 조선소는 벌금을 지불하거나 자체 비용으로 추진 시스템을 수정해야 합니다.
기술 평가에서 상업적 협상으로 전환하려면 구조화된 접근 방식이 필요합니다. 정확한 가격을 받고 일정을 수립하려면 조선소에 정확한 데이터를 제공해야 합니다. 모호한 요청은 가정으로 이어지며, 이는 필연적으로 운영상의 부족으로 이어집니다.
예인선 견적 요청을 준비할 때 포괄적인 견적 요청(RFQ) 패키지를 구축하세요. 다음과 같은 특정 기술 요구 사항을 포함합니다.
운영 함대에 적합한 선박을 확보하려면 다음과 같은 즉각적인 조치를 취하십시오.
A: 표준 항구 예인선에는 일반적으로 40~70톤의 볼라드 견인력이 필요합니다. 정확한 숫자는 항구의 규모와 항구가 취급하는 선박에 따라 다릅니다. 초대형 컨테이너 선박을 취급하려면 각각 70~80톤 이상의 견인력을 지닌 여러 대의 예인선이 필요한 경우가 많습니다.
A: 직접적인 번역은 없습니다. 마력은 엔진 출력을 측정하고 볼라드 당김은 적용된 힘을 측정합니다. 변환은 전적으로 프로펠러 크기, 피치 및 추진 유형에 따라 달라집니다. 일반적으로 100HP는 최적화된 시스템에서 대략 1.2~1.5톤의 견인력을 생성합니다.
A: 최대 볼라드 견인력은 예인선이 매우 짧은 기간(보통 1분) 동안 유지할 수 있는 최대 힘입니다. 연속 볼라드 당김은 엔진 과열이나 클러치 미끄러짐 없이 선박이 최소 10분 동안 안전하게 유지할 수 있는 지속적인 힘입니다.
A: 볼라드 당김은 예인선이 가하는 실제 물리적 힘을 미터톤 또는 킬로뉴턴 단위로 측정합니다. 예인능력이란 예인선이 물 속에서 안전하게 이동할 수 있는 선박이나 바지선의 최대 질량 또는 변위를 의미합니다.
A: 예인선은 선급 인증을 위해 최초 제작 시 공식 테스트를 거칩니다. 운영자는 현재 성능을 확인하기 위해 주요 엔진 정밀 검사, 프로펠러 교체 또는 상당한 추진 시스템 수정 후에 선박을 다시 테스트해야 합니다.
답: 그렇습니다. 엔진 마모, 프로펠러 블레이드 캐비테이션, 선체 오염 및 사소한 구조적 손상은 모두 유체역학적 효율성을 감소시킵니다. 제대로 관리되지 않은 예인선은 몇 년에 걸쳐 원래 인증된 견인력의 상당 부분을 잃을 수 있습니다.
A: 정적 견인력은 통제된 조건에서 고정된 해안 지점에 대해 측정됩니다. 움직이는 동안 동적 당기기가 발생합니다. 물 흐름이 변하고, 선박 속도가 변하며, 예인선 각도가 끊임없이 변합니다. 정확한 측정을 위해서는 실시간 장력계와 로드셀이 필요합니다.
