맞춤형 상업용 선박을 시운전하려면 엔지니어링 허용 오차, 규제 프레임워크 및 자본 집약적인 공급망으로 구성된 복잡한 매트릭스를 탐색해야 합니다. 기성 용기 템플릿은 매우 구체적인 운영 요구 사항을 충족하지 못하는 경우가 많습니다. 차량 관리자는 특정 경로에 대한 탑재량 효율성, 통풍 제한 또는 연료 소비를 절충하는 카탈로그 설계에 자주 직면합니다. 그러나 완전 맞춤형 제작은 조선소의 프로세스가 처음부터 엄격하게 관리되지 않으면 상당한 일정, 예산 및 통합 위험을 초래합니다. 초기 일반 배열의 사소한 계산 착오로 인해 실제 조립 중에 대규모 구조 재작업이 발생할 수 있습니다. 이 가이드는 엔드투엔드 맞춤형 조선 프로세스를 분석합니다 . 우리는 함대 관리자, 해양 운영사 및 조달 담당자에게 증거 기반 프레임워크를 제공하여 다년간의 건설 프로젝트를 탐색할 수 있도록 합니다. 제조업체를 평가하고, 기술 사양을 관리하고, 개념 설계부터 최종 인계까지 프로젝트 위험을 완화하는 방법을 배우게 됩니다.
단일 선체 라인 초안을 작성하기 전에 운영자는 기본 작동 매개변수를 정의해야 합니다. 탑재량, 초안 제한, 속도 요구 사항 및 경로별 환경 조건에 대한 정확한 수치가 필요합니다. 동남아시아의 얕은 강 시스템에서 운항되는 선박은 겨울에 북대서양을 횡단하는 선박과 완전히 다른 선체 유체 역학 및 냉각 시스템을 요구합니다. 운영자는 또한 내빙 등급 요구 사항, 항만 인프라 제한 및 예상 처리 시간을 정의해야 합니다.
완전 맞춤형 설계를 의뢰하는 것과 의 기존 템플릿을 적용하는 것 사이의 개념적 절충점을 평가합니다 맞춤형 상업용 선박 제조업체 . 완전 맞춤형 빌드에는 더 높은 초기 엔지니어링 비용과 더 긴 리드 타임이 필요합니다. 타협 없는 운영 효율성을 보장하고 모든 평방미터의 데크 공간을 최적화합니다. 수정된 카탈로그 선박은 더 빠른 배송과 검증된 유체역학적 성능을 제공합니다. 그러나 이로 인해 운영자는 화물 배치, 보조 발전 또는 연료 효율성에 있어 사소한 타협을 수용해야 합니다.
| 매개변수 | 완전 맞춤형 제작 | 수정된 카탈로그 템플릿 |
|---|---|---|
| 엔지니어링 리드타임 | 9~12개월 | 3~5개월 |
| 선체 최적화 | 100% 경로별 | 표준화된 블록 계수 |
| 기술적 위험 | 높음(테스트되지 않은 유체역학) | 낮음(검증된 해상 시험) |
| 야드 선택 | 전문 엔지니어링 야드가 필요합니다. | 대량 생산 야드에서 사용 가능 |
다양한 선박 등급에는 고유한 엔지니어링 접근 방식이 필요합니다. 정의할 때 LCT 화물선 유형을 운영자는 선수 램프 관절, 윈치 용량 및 데크 하중 용량에 대한 요구 사항을 간략하게 설명해야 합니다. 데크 강도는 평방 미터당 톤 단위로 측정됩니다. 표준 데크는 5t/m²를 지원할 수 있지만 무거운 궤도 기계에는 도금 변형을 방지하기 위해 15t/m²가 필요합니다. 얕은 흘수 기능과 특수 밸러스트 시스템은 개선되지 않은 항구 접근과 안전한 해변 착륙을 위해 반드시 필요합니다. 엔지니어는 접지 작업 중에 프로펠러와 방향타를 보호하기 위해 무거운 스케그를 설계해야 합니다.
벌크선 선박 유형 의 경우 화물창 구성 및 유압 해치 덮개 시스템에 대한 매개변수를 정의합니다. 선박에 자동 하역 장치 또는 대형 리프트 크레인이 필요한지 여부를 지정하십시오. 재하톤수(DWT) 최적화는 항해당 수익 잠재력을 직접적으로 나타냅니다. 엔지니어는 내부 바닥 도금에 대한 그래브 손상 강화를 고려해야 합니다. 고장력강은 공격적인 항구 하역 작업과 철광석이나 보크사이트와 같은 마모성이 높은 화물을 견디기 위해 호퍼 탱크와 톱사이드 탱크에 자주 사용됩니다.
엄격한 준수는 유조선 기술 사양을 관리합니다 . 국제 유출 방지 규정을 충족하려면 이중 선체 구조 및 분리된 밸러스트 탱크에 대한 요구 사항을 자세히 설명해야 합니다. 특수 펌핑 및 배관 시스템에는 고급 부식 방지 소재가 필요합니다. 각 탱크의 심정 펌프는 중앙 펌프실보다 더 나은 스트리핑 기능을 제공합니다. 위험 지역 전기 분류에 따라 선박의 화물 구역 전체에 설치된 배선, 센서 및 방폭 장치의 정확한 유형이 지정됩니다. 대기 연소를 방지하려면 불활성 가스 시스템(IGS)과 증기 배출 제어 시스템(VECS)이 필수입니다.
GA(일반 배치) 도면은 기본 청사진 역할을 합니다. 해군 설계자는 운영 요구 사항을 초기 선체 형태, 갑판 레이아웃 및 기계 공간 할당으로 변환합니다. 이 단계는 선박의 물리적 공간과 내부 부피 분포를 고정합니다. 디자인 나선형은 여기서 시작됩니다. 건축가는 부력 및 탑재량 요구 사항과 무게 추정의 균형을 맞춥니다. 프레임 간격, 방수 격벽 배치 및 상부 구조 위치를 결정합니다.
엔지니어들은 전산유체역학(CFD)을 사용하여 예비 유체역학 모델링을 수행합니다. 조파저항, 마찰저항, 후류분율을 분석합니다. 이는 손상되지 않은 안정성과 손상 안정성 계산을 수행하여 극단적인 목록 각도 또는 선체 파손 시 선박 자체의 권리를 보장합니다. 속도-출력 예측은 제안된 주 엔진 출력에 대한 선체 형태의 핵심 생존 가능성을 검증합니다. 선체 저항이 너무 높으면 건축가는 구조적 세부 사항을 진행하기 전에 블록 계수와 선수 프로필을 조정합니다.
설계 단계 초기에 분류 협회에 참여해야 합니다. DNV, ABS 또는 Lloyd"s Register와 같은 조직에서는 엄격한 수업 규칙에 따라 구조 도면 및 안전 시스템을 검토합니다. 이는 종방향 강도, 피로 한계 및 기계 중복성을 검증합니다. 늦게 참여하면 비용이 많이 드는 재설계와 철강 절단 지연이 발생합니다.
국제해사기구(IMO) 규정에 대한 규정 준수 요구 사항을 계획합니다. MARPOL은 Tier III 배기가스 배출 규정 준수 및 평형수 처리 시스템을 포함한 환경 표준을 규정합니다. SOLAS는 해상에서의 인명 안전을 관리하고 화재 구역 경계, 구조적 화재 방지 및 인명 구조 장비 배치를 지시합니다. 선박의 의도된 기국 및 작전 지역에 따라 현지 해양 당국의 명령도 적용됩니다.
개념 설계는 구조, 배관 및 전기 시스템의 세분화된 3D 모델링으로 전환됩니다. 제도 담당자는 모든 강판, 세로 보강재, 파이프 스풀 및 케이블 트레이를 모델링합니다. 이를 통해 작업 현장에 필요한 생산 데이터가 생성됩니다.
제조 가능성을 위한 설계(DFM)는 협상할 수 없습니다. 특정 조선소의 생산 방법에 맞춰 선박 설계를 조정해야 합니다. 엔지니어링 데이터는 CAD/CAM 시스템으로 직접 변환되어야 합니다. 로봇 용접을 사용하여 고도로 자동화된 야드에 최적화된 설계는 수동 조립에 의존하는 야드에서는 실패합니다. 블록 분할 전략은 야드의 갠트리 크레인의 리프팅 용량과 일치해야 합니다. 야드에 200톤 크레인이 있는 경우 300톤 그랜드 블록을 설계하면 생산이 중단됩니다.
엔지니어는 제작이 시작되기 전에 물리적 간섭을 식별하기 위해 충돌 감지 소프트웨어를 배포합니다. 컴퓨터 화면에서 기본 구조 격벽을 통과하는 12인치 냉각 파이프를 찾는 데는 비용이 들지 않습니다. 실제 조립 중에 이를 발견하면 생산이 중단되고 클래스에서 승인된 구조 수정이 필요합니다. 이 단계에서는 정확한 BOM(Bill of Materials), 배관 등각투영 도면 및 CNC 절단 파일을 생성합니다.
조달은 세부 엔지니어링과 병행하여 진행됩니다. 몇 달 전에 주문해야 하는 중요한 장기 품목을 식별합니다. 주 엔진, 추진 추진기, 특수 화물 처리 장비 및 맞춤형 배전반의 리드 타임이 12~18개월을 초과하는 경우가 많습니다. 이러한 구성 요소가 야적장으로 배송되기 전에 공급업체 시설에서 FAT(공장 승인 테스트) 일정을 잡아야 합니다.
공급망 위험을 완화하면 전체 제작 일정을 위협하는 지연을 방지할 수 있습니다. 중요한 밸브, 펌프 및 자동화 모듈에 대한 소스 백업 공급업체입니다. 대량 구매 계약을 통해 철강 공급을 조기에 확보합니다. 단일 주 엔진 블록이나 자동화 콘솔의 인도가 늦어지면 의장 순서가 늦어지고 선박의 발사가 지연됩니다.
조선소에서는 이론적으로나 실질적으로 생산 단계를 나눕니다. 선체 건설 워크플로우와 의장 워크플로우를 분리하여 야드 효율성을 극대화합니다. 철강 작업자, 파이프 배관공 및 전기 기술자는 선체 블록 내부의 작업 공간 혼잡을 방지하기 위해 서로 다른 일정에 따라 엄격하게 순서대로 작업합니다.
디지털 엔지니어링에서 실제 생산으로의 전환은 철강 절단 시설에서 시작됩니다. CNC 플라즈마 또는 레이저 절단 기계는 CAD 파일을 기반으로 원시 해양 등급 강판을 정확한 모양으로 자릅니다. 네스팅 소프트웨어는 절단 패턴을 최적화하여 철 스크랩을 최소화합니다. 작업자는 조립 단계에서 부식을 방지하기 위해 아연 규산염으로 강철을 프라이밍합니다.
용골 배치 이정표는 운영 및 계약 측면에서 엄청난 중요성을 갖습니다. 이는 슬립웨이 또는 드라이 도크에서의 실제 조립이 공식적으로 시작됨을 나타냅니다. 이 이벤트는 종종 주요 지불 단계를 촉발하고 분류 협회 조사관의 첫 번째 물리적 규제 검사를 시작합니다.
현대 조선소에서는 더 이상 바닥부터 미끄러짐까지 선박을 하나씩 제작하지 않습니다. 그들은 강철판을 하위 조립품으로 조립한 다음 통제된 작업장 환경에서 모듈형 블록으로 조립합니다. 이는 날씨 지연으로부터 용접 공정을 보호하고 주변 습도를 제어하며 품질 관리를 크게 향상시킵니다. 조선소에서는 길고 직선적인 패널 이음매에 SAW(Submerged Arc Welding)를 활용하여 깊은 침투와 높은 증착 속도를 보장합니다. 플럭스 코어드 아크 용접(FCAW)은 블록 내부의 위치를 벗어난 용접을 위해 배치됩니다.
사전 복장은 효율성을 크게 향상시킵니다. 야드 작업자는 서로 용접되기 전에 배관 스풀, 케이블링 트레이, 환기 덕트 및 기계 기초를 개별 블록 내에 설치합니다. 작업 현장에서 블록이 열려 있는 동안 이 작업을 완료하는 것은 나중에 제작 과정에서 꽉 막힌 선체 공간을 통해 무거운 케이블을 끌고 가는 것에 비해 훨씬 짧은 시간이 걸립니다. 냉간 작업(케이블 당김 및 도장)을 시작하기 전에 열간 작업(용접 및 절단)을 완료해야 합니다.
대형 리프트 갠트리 크레인은 결합을 위해 사전 장착된 블록을 드라이 도크 또는 슬립웨이로 옮깁니다. 조선공은 치수 제어를 위해 레이저 추적기를 사용하여 블록이 밀리미터 공차 내에서 정렬되도록 합니다. 용접공은 블록을 연결하여 완전한 선체를 형성합니다. 검사관은 엄격한 비파괴 검사(NDT)를 요구합니다. 선체 외피 용접에는 방사선(X선) 테스트를 사용하고 내부 구조 연결에는 초음파 테스트를 사용합니다. 자분 및 염료 침투 테스트를 통해 표면 무결성을 검증합니다.

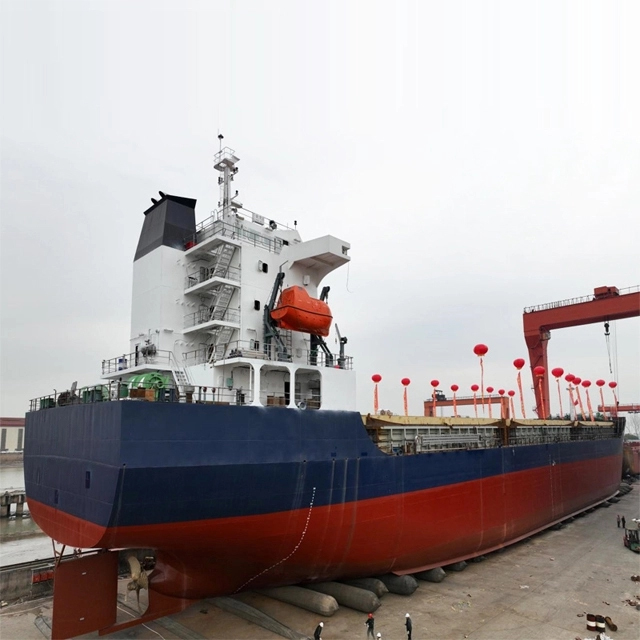

발사 방법은 조선소 인프라에 따라 다릅니다. 드라이 도크 범람은 물이 유역에 들어갈 때 선체를 부드럽게 들어 올리는 가장 안전한 방법입니다. 슬립웨이 발사는 선박이 물 속으로 뒤로 미끄러질 때 높은 동적 응력을 유발하므로 임시 구조적 보강이 필요합니다. 해양 에어백 발사는 소규모 야드에 유연성을 제공하지만 롤링 중 선체 좌굴을 방지하기 위해 정확한 중량 분포 계산이 필요합니다.
일단 해상에 떠오른 후, 선박은 시운전 부두에서 최종 의장 단계에 들어갑니다. 기술자는 민감한 항법 장비, 레이더 어레이, 내부 설비 및 HVAC 시스템을 설치합니다. 해양 코팅 시스템에는 엄격한 환경 제어가 필요합니다. 도장공은 해양 성장을 방지하고 유체역학적 효율성을 유지하기 위해 수중 선체에 부식 방지 에폭시 프라이머를 적용한 후 특수 방오 마감 코팅을 적용합니다.
광학 조준경이나 레이저 정렬 도구를 사용하여 주 엔진을 프로펠러 샤프트에 정렬하여 최종 기계 연결을 수행합니다. 중장비를 선체 기초에 고정하기 위해 수지 초킹 화합물을 붓습니다. 갑판 기계 설치에는 계류용 윈치, 자아틀 및 페어리드가 포함됩니다. 이러한 구성 요소는 막대한 동적 예인 및 계류 하중을 처리하기 위해 무거운 인서트 플레이트를 사용하여 데크 플레이트에 구조적으로 통합되어야 합니다.
다양한 장비 공급업체의 독점 소프트웨어와 제어 시스템을 통합하는 것은 큰 과제입니다. 주 엔진 제어 시스템은 선교 전신, 전력 관리 시스템 및 경보 모니터링 시스템과 완벽하게 통신해야 합니다. 프로토콜 불일치는 원활한 선박 작동을 보장하기 위해 자동화 엔지니어의 즉각적인 문제 해결이 필요합니다.
HAT(항만 승인 시험)에는 선박이 정박된 동안 전기, 배관 및 안전 시스템에 대한 정적 테스트가 포함됩니다. 엔지니어는 외부 로드 뱅크를 사용하여 최대 부하까지 발전기를 가동합니다. 이들은 소방 펌프를 테스트하고 조향 장치 유압 장치를 확인하며 탱크 음향 시스템을 교정합니다. 선박의 정확한 경량선 중량과 무게 중심을 결정하기 위해 경사 실험이 수행됩니다. Pipefitter는 용접 무결성을 확인하기 위해 모든 유체 시스템에 대해 정수압 테스트를 수행합니다.
Sea Trials는 마지막 장애물을 나타냅니다. 승무원은 선급 검사관 및 선주 대표의 감독 하에 해상에서 엄격한 동적 테스트를 수행합니다. 계약 보증에 따라 속도, 기동성, 내구성 및 연료 소비를 확인합니다. 충돌 정지 테스트는 선박의 비상 제동 능력을 입증합니다. 회전 원과 지그재그 조작은 스티어링 기어 성능을 검증합니다. 이러한 시험을 통과한 후에만 분류 협회에서 최종 운영 인증서를 발급합니다.
글로벌 철강 중량 가격과 원자재 지수는 기본 비용에 큰 영향을 미칩니다. 해양 등급 강철의 갑작스러운 급등은 제작 가격을 직접적으로 부풀립니다. 구리 가격은 현대식 에 필요한 수백 킬로미터의 케이블링 비용을 결정합니다 맞춤형 상업용 선박 . 장비 원산지도 중요한 역할을 합니다. 유럽산 펌프와 정수기를 지정하는 것은 현지 제품을 구입하는 것보다 비용이 더 많이 듭니다.
조선소 위치는 뚜렷한 경제적 장애물을 나타냅니다. 아시아의 주요 조선 허브는 대규모 생산 능력, 확장된 공급망, 낮은 인건비를 제공합니다. 서부 조선소는 인건비가 더 높은 경우가 많지만 매우 복잡하고 소량 제작이 가능하거나 특정 국내 규정을 준수해야 하는 선박을 전문적으로 다루고 있습니다. 지리는 수입 부품의 운임 비용을 결정하고 최종 맞춤형 선박 가격 견적에 큰 영향을 미칩니다..
고급 추진 시스템은 예산을 크게 변경합니다. 기존 디젤 시스템은 초기 비용이 더 저렴합니다. 이중 연료 또는 하이브리드 전기 시스템은 배터리 뱅크 및 특수 연료 처리 시스템에 막대한 초기 자본이 필요하지만 장기적인 배출 규정 준수 비용은 낮아집니다. 운영자는 선박의 복잡성에 따라 확장되는 제3자 분류 검사 비용도 고려해야 합니다.
표준 조선 계약은 마일스톤 지급을 활용하여 현금 흐름을 관리하고 양 당사자의 위험을 완화합니다. 일반적인 이정표에는 계약 체결, 강철 절단, 용골 배치, 진수 및 성공적인 해상 시험이 포함됩니다. 각 마일스톤은 자금이 지급되기 전에 소유자 대표의 확인이 필요합니다. SAJ 또는 AWES 양식과 같은 업계 표준 계약 양식은 협상의 기준을 제공합니다.
지연된 배송, 즉 청산된 손해배상에 대한 위약금 조항을 통합해야 합니다. 성능 보증은 선박이 해상 시험 중에 계약 속도, 화물 용량 또는 연료 소비 기준을 충족하지 못하는 경우 구매자를 보호합니다. 계약에는 조선소가 채무를 불이행할 경우 구매자의 초기 분할금을 보호하기 위해 평판이 좋은 은행이 뒷받침하는 환불 보증도 포함되어야 합니다.
A: 선박의 복잡성에 따라 일정 범위는 18~36개월입니다. 개념 설계 및 엔지니어링에는 4~8개월이 소요됩니다. 장기 품목의 조달이 동시에 진행됩니다. 철강 절단부터 출시까지 물리적 공사에는 10~20개월이 소요됩니다. 최종 의장 및 해상 시험에는 남은 4~8개월이 소요됩니다.
A: 완전 맞춤형 제작은 백지 상태에서 시작하여 특정 경로나 탑재량에 맞게 모든 선체 라인과 시스템을 최적화합니다. 이를 위해서는 더 높은 선행 엔지니어링 투자와 더 긴 리드 타임이 필요합니다. 수정된 카탈로그 선박은 조선소의 기존 검증된 선체 설계를 사용하지만 데크 레이아웃, 화물 처리 장비 및 내부 편의 시설을 맞춤화하여 시간을 절약하고 기술적 위험을 줄입니다.
A: 아시아 조선소는 일반적으로 확장된 공급망, 대량 생산 효율성 및 낮은 인건비로 인해 더 낮은 기본 견적을 제공합니다. 서부 조선소는 종종 더 높은 가격을 제시하지만 복잡한 해양 선박이나 국내 규정 준수에 대한 전문 지식을 제공합니다. 지리는 특수 기계를 야적장으로 수입하는 데 따른 운임 비용에도 영향을 미칩니다.
A: 자세한 SOR(요구사항 설명서)을 제공해야 합니다. 여기에는 정확한 탑재량, 원하는 운송 속도, 최대 흘수, 선급 협회 선호도, 기국 및 특정 화물 취급 요구 사항이 포함됩니다. 이러한 세부적인 데이터가 없으면 조선소에서는 과거 톤수 비율을 기준으로 대략적인 규모 추정만 제공할 수 있습니다.
답변: 규정 준수에 따라 접지 중 누출을 방지하기 위해 이중 선체 구조가 의무화되어 있습니다. 사양에는 분리된 밸러스트 탱크, 화물 탱크 폭발을 방지하기 위한 불활성 가스 시스템(IGS) 및 특수 증기 회수 시스템이 포함되어야 합니다. 위험 구역의 전기 설비는 선급 협회 및 SOLAS 규정에서 정의한 엄격한 방폭 등급을 충족해야 합니다.
A: 분류 협회에서 엔지니어링 표준을 규정합니다. 그들은 모든 구조 도면을 검토하고 제작 전반에 걸쳐 물리적 용접을 검사합니다. 수업 규칙을 조기에 준수하지 못하면 엄청난 지연과 비용이 많이 드는 재작업이 발생합니다. 검사 수수료에는 직접적인 비용이 추가되지만 상업용 선박을 보험에 가입하고 등록하고 운영하려면 법적으로 승인이 필요합니다.
A: LCT 설계는 개선되지 않은 해변 착륙을 위해 얕은 흘수 기능과 평평한 바닥 선체를 우선시해야 합니다. 선수 램프는 특정 롤링 화물의 무게를 처리하고 고르지 못한 지형에서 올바르게 연결되어야 합니다. 데크 플레이트는 적재 작업 중 구조적 좌굴 없이 무거운 궤도 기계를 지지하기 위해 높은 점하중 보강이 필요합니다.
